Инновационный прибор TDS NT, быстрый и интуитивно понятный, предоставляет пользователям удобный способ определения полной и достоверной информации о качестве и состоянии их кабельных установок.
Для тестирования кабелей и, при необходимости, одновременной оценки PD (частичного разряда), TDS NT использует инновационную технологию Меггер 50 Гц Slope. Это проверенная стандартизованная технология испытаний СНЧ (сверх низкая частота), в которой используется тестовое напряжение с косинусоидальной прямоугольной формой 0,1 Гц.
Существенно, что восходящие и спадающие наклоны этой формы волны почти идентичны соответствующим наклонам синусоидальной волны 50 Гц, и, как результат, полученные тестовые данные точно соотносятся с поведением кабеля при возбуждении на частоте мощности.
Кроме того, TDS NT обеспечивает тестирование затухающего переменного тока (DAC). Это позволяет выполнять детальную диагностику PD и, поскольку метод тестирования по своей сути неразрушающий, он подходит для использования не только на вновь установленных кабелях, но и в качестве вспомогательного средства для обслуживания старых кабельных систем. Кроме того, данные испытания, полученные с помощью напряжения DAC, точно соответствуют поведению кабеля при подаче напряжения на частоте питания.
Программное обеспечение, поставляемое с TDS NT, имеет полностью автоматическую калибровку с отображением отношения сигнал / шум, а также отображение в реальном времени PD, которое обеспечивает надежное автоматическое обнаружение и точное местоположение событий частичного разряда во время проведения теста. Сразу после завершения теста пользователи могут с простым щелчком мыши создать отчет, содержащий структурированный отчет наиболее важных измерений.
Разработанный с самого начала с учетом безопасности, тестовые наборы TDS NT компании Megger включают интегрированный блок разряда, мониторинг цепи заземления и определение пробоя.

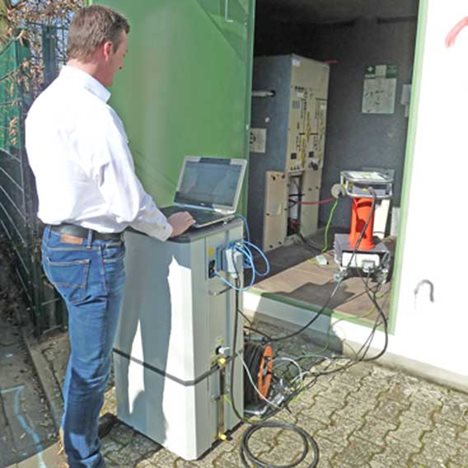

Испытательные комплекты выпускаются в версиях 40 кВ и 60 кВ и состоят из двух основных компонентов: самого генератора напряжения, который состоит из двух частей и детектора частичного разряда. Такая компоновка делает их особенно удобными для транспортировки и удобны в использовании, даже в сложных местах расположения.
